다이스
최신 설비와 오랜 기술력에서 만들어진 YAMAWA 다이스. 그 정밀도와 내구성은 세계의 산업업계에서 높이 평가해 주시고 있습니다.
종류와 특징

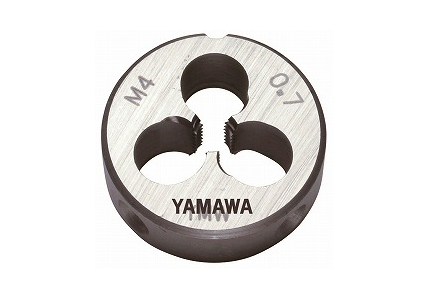

솔리드 다이스
일반적인 수나사 절삭용 다이스. 중절삭에 견디는 특징이 있습니다.
- 조정다이스와는 반대로, 나사 지름을 조정할 수 없는 다이스입니다.
- 치수 조정이 불필요하고, 절차도 간단하여 중절삭에도 견딜 수 있습니다.
- 일본에서는 조정다이스가 주류이지만, 외국에서는 이 솔리드다이스가 많이 사용되고 있습니다.

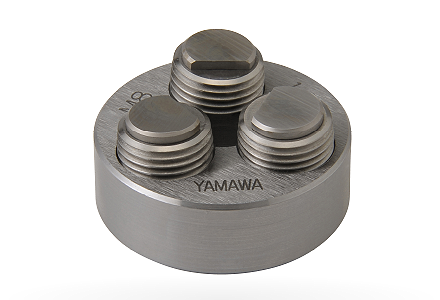

롤링 다이스
절편이 나오지 않는 롤링 다이스. 정밀 소경 수나사를 가공 할 수 있습니다
- 카메라 · 시계 등 주로 소경 나사를 자동 선반에서 가공 할 때 사용되는 전조 다이스.
- 1/3 피치 씩 늦춘 3 개의 나사 롤러 홈으로 소성 가공으로 나사를 가공합니다.
- 절편이 나오지 않기 때문에 칼날 결여 등의 문제없이 마감면이 깨끗한 정밀 수나사 가공이 가능합니다.

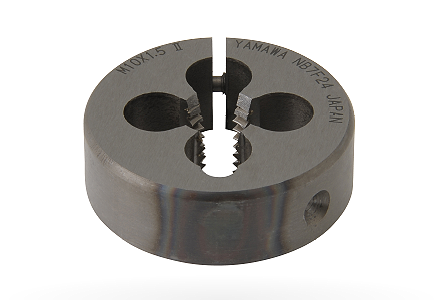

조정 다이스
일반적인 수나사 가공용 다이스. 조정 나사로 나사 지름의 미세 조정이 가능합니다.
- 다이스 측면 부분에 조정 나사가 붙어있는 다이스입니다.
- 조정 나사로 나사 지름을 다소 확대하거나 축소 할 수 있습니다.
- 나사 절삭용으로 가장 많이 사용되는 타입. 탭 핸들이나 기계 등에 사용합니다.

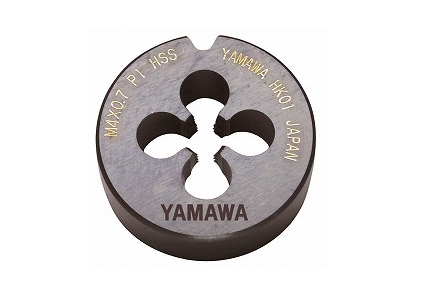

스파이럴 다이스
절편 구멍이 비스듬하게 되어있는 다이스. 특히 난삭재 탭핑에 추천합니다.
- 절편 구멍이 대각선으로 되어 있기 때문에 선명도가 좋고 절편이 배출될 위험이 있습니다.
- 절편은 태핑 방향에 따라 "우나사 좌비틀림 날은 전방으로" "우나사 우비틀림 날은 후방으로" 밀려나 효율적입니다.

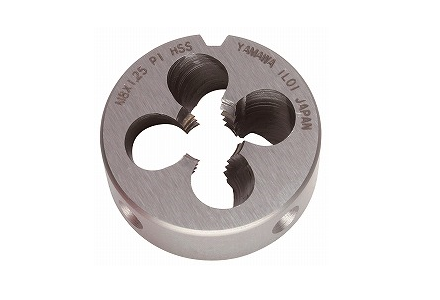

스파이럴 포인트 다이스
일반적인 수나사 가공용 다이스. 중절삭에 견디는 특징이 있습니다.
- 다이스의 식이부 부분을 비스듬히 깎아 특별한 홈을 달고 있기 때문에, 스파이럴 탭과 같은 효과를 재생, 절편을 앞으로 밀어내어 절삭에 의한 문제가 적습니다.

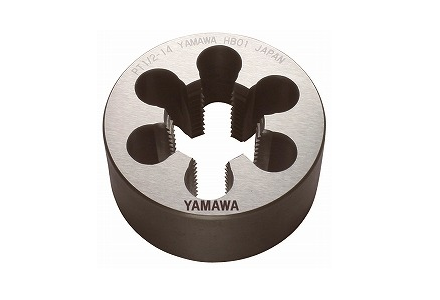

관용 (테이퍼용 평행 나사) 다이스
관과 관용 부품에 사용하는 테이퍼 나사 평행 나사를 가공합니다.
- 테이퍼 나사 평행 나사를 가공 할 때 사용하는 다이스입니다.
- 평행 나사는 조정 타입뿐입니다.
자동 선반용 오토 다이스
자동 선반용 솔리드 다이스. 예리함과 발군의 내구성이 우수합니다.
- 다이스의 외경을 작게하고, 두께를 얇게하여, 자동 선반에서의 고속 절삭시의 회전 진동이 적고, 안정된 수나사 가공이 가능합니다.
- 거친 절삭 조건의 사양에서도 편차가 적은 솔리드 타입.
- 피삭재별로 황동 용 BR 시리즈와 철강용 ST 시리즈의 2 종류가 있습니다.
- 조정 다이스
- AR-D(LH) 조정다이스 - 좌나사
- AR-D 조정 다이스
- AR-D PT(LH) 조정 파이프 다이스- 좌나사
- AR-D PT 조정 파이프 다이스
- AR-D PT HSS 하이스-조정 파이프 다이스
- AR-D PS(LH) 조정 파이프 다이스 - 좌나사
- AR-D PS 조정 파이프 다이스
- AR-D PF(LH) 조정 파이프 다이스 - 좌나사
- AR-D PF 조정 파이프 다이스
- AR-D HSS 하이스 - 조정 다이스
- AR-D HSS(LH) 하이스 조정다이스 - 좌나사
- AR-D NPSM 조정 다이스
- AR-D NPT 미국관용 조정 다이스
- AR-D NPTF 미국 관용 조정 다이스
- AR-D PF HSS 하이스 조정 파이프 다이스
- 스파이럴 다이스
- SP-D 스파이럴 하이스 다이스
- 스파이럴 포인트 다이스
- 관용(테이퍼 평행나사) 다이스
